เครื่องอบแห้งแบบถังสามถัง

ข้อดีของผลิตภัณฑ์

เครื่องอบแห้งแบบถังสามถังแบบยืดไสลด์ใช้เป็นหลักในการอบแห้งวัสดุที่เป็นเม็ดภายในช่วงความชื้นและขนาดอนุภาคที่แน่นอน ซึ่งรวมถึงทรายสีเหลืองที่ใช้ในอุตสาหกรรมปูนผสมแห้ง ทรายขึ้นรูปต่างๆ ที่ใช้ในอุตสาหกรรมโรงหล่อ ตะกรันเตาถลุงที่ใช้ในวัสดุก่อสร้างและอุตสาหกรรมปูนซีเมนต์ ดินเหนียวเม็ดเล็ก และวัสดุอนุภาคขนาดเล็กที่ใช้ในอุตสาหกรรมเคมีซึ่งมีความเสถียรทางเคมีและทนทานต่ออุณหภูมิและฝุ่นสูง ขึ้นอยู่กับความต้องการความชื้นขั้นสุดท้ายของอุตสาหกรรมต่างๆ ปริมาณความชื้นของวัสดุแห้งสามารถลดลงเหลือต่ำกว่า 1-0.5%

วัสดุที่เข้าสู่เครื่องอบผ้าไม่ควรยึดติดกับผนังถังซักหรือแผ่นยก อุณหภูมิของก๊าซแลกเปลี่ยนความร้อนที่เข้าสู่เครื่องอบผ้าไม่ควรเกิน 750°C หากจำเป็นต้องใช้การอบแห้งที่อุณหภูมิสูง ถังด้านในและแผ่นยกที่ทางเข้าเครื่องเป่าสามารถสร้างจากเหล็กทนความร้อนได้

เครื่องอบแห้งแบบถังสามถังแบบยืดไสลด์มีโครงสร้างที่กะทัดรัดและมีขนาดเล็ก โดยต้องใช้พื้นที่เพียงครึ่งหนึ่งของเครื่องทำแห้งแบบถังเดียวที่มีเอาต์พุตเดียวกัน อีกทั้งยังมีการทำงานที่เชื่อถือได้ ใช้พลังงานต่ำ และประสิทธิภาพเชิงความร้อนสูง โดยให้ผลลัพธ์การอบแห้งที่ดีเยี่ยม ทำงานอัตโนมัติได้อย่างง่ายดาย และต้องการการแทรกแซงจากผู้ปฏิบัติงานเพียงเล็กน้อย

หลักการทำงาน

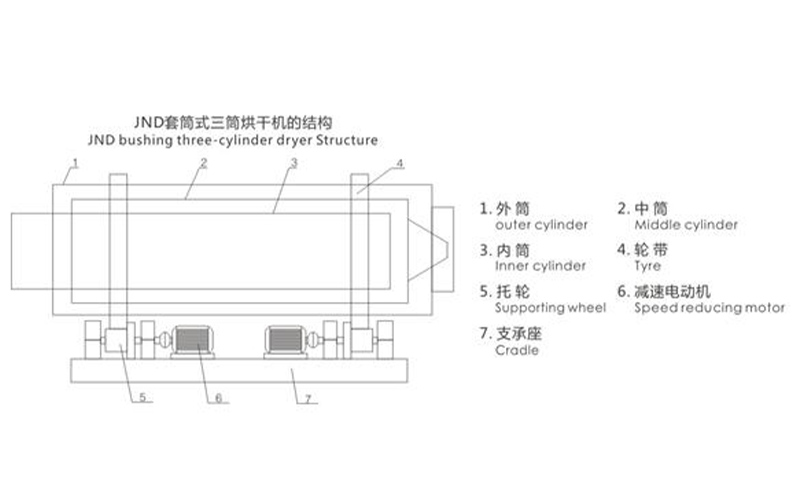

กระบวนการทำให้แห้งของเครื่องทำแห้งแบบสามถังแบบยืดไสลด์มีดังต่อไปนี้: วัสดุที่จะอบแห้งจะถูกป้อนเข้าไปในถังด้านในของเครื่องอบผ้าที่ปลายฟีด วัสดุจะเข้าสู่ถังด้านในผ่านแผ่นนำเกลียวภายในถังซึ่งมีแผ่นยกเกลียวจำนวนมาก ในขณะที่ถังหมุน วัสดุจะถูกยกอย่างต่อเนื่องและเคลื่อนตามยาวโดยใช้แผ่นยก เมื่อไปถึงด้านซ้ายสุดของถังด้านใน วัสดุจะตกลงไปในถังกลางตามน้ำหนักของมันเอง เมื่อผ่านแผ่นนำทาง การหมุนของดรัมจะดันวัสดุกลับเข้าไปในดรัมตรงกลาง แผ่นยกในถังกลางจะเคลื่อนวัสดุไปทางขวาจนกระทั่งถึงปลายด้านขวาของถังกลาง ซึ่งวัสดุจะตกอยู่ภายใต้น้ำหนักของมันเองเข้าไปในถังด้านนอก ในทำนองเดียวกัน แผ่นยกแบบเกลียวในดรัมด้านนอกจะเบนวัสดุและเลื่อนไปทางซ้ายจนกระทั่งถึงปลายด้านซ้ายของดรัมด้านนอก จากนั้นแผ่นนำจะปล่อยวัสดุลงในถังระบาย ดรัมที่มีศูนย์กลางร่วมกันสามอัน (1, 2 และ 3) ของตัวเครื่องทำแห้งติดตั้งแผ่นยกเกลียวโค้งจำนวนและมุมที่แตกต่างกัน แผ่นนำอยู่ที่ปลายของแต่ละดรัม โครงสร้างหลักของเครื่องเป่าแบบสามถังแบบยืดไสลด์ขับเคลื่อนด้วยมอเตอร์ลดขนาด 6 สองตัว โดยแต่ละตัวขับเคลื่อนลูกกลิ้งขับเคลื่อนสองตัว 5 ที่ปลายแต่ละด้าน ทำให้สายพาน 4 หมุนรอบจุดศูนย์กลาง เมื่อวัสดุเปียกถูกป้อนเข้าไปในทางเข้าของดรัมด้านใน 3 ผ่านตัวป้อน (ท่อทางเข้า) วัสดุนั้นจะถูกดันอย่างรวดเร็วไปยังแผ่นยกเกลียวด้วยแผ่นนำทางแบบเกลียว ในขณะที่ดรัมหมุน วัสดุจะถูกยกขึ้นด้วยแผ่นยกเกลียวภายในดรัม โดยจะกลิ้งอย่างต่อเนื่อง กระจาย และเคลื่อนที่ตามยาวไปยังจุดสิ้นสุดของการปล่อย พร้อมกันนั้น อากาศร้อนจากเตาหลอมร้อนจะเข้าสู่ถังด้านใน 3 ถังกลาง 2 และถังด้านนอก 1 ตามลำดับ โดยเกิดการแลกเปลี่ยนความร้อนอย่างรุนแรงกับวัสดุ เนื่องจากแผ่นโลหะเหล็กนำความร้อนได้เร็วกว่าวัสดุที่กำลังอบแห้ง แผ่นเหล็กและแผ่นยกจึงถูกให้ความร้อนก่อน จากนั้นความร้อนนี้จะถูกถ่ายโอนไปยังวัสดุโดยการนำและการแผ่รังสี อุณหภูมิของวัสดุที่ได้รับความร้อนจะเพิ่มขึ้น เมื่ออุณหภูมิถึงจุดที่น้ำระเหย ไอน้ำจะแยกตัวออกจากวัสดุและควันจะไหลผ่านเครื่องดักฝุ่นและถูกปล่อยออกสู่ชั้นบรรยากาศ ส่งผลให้ได้ผลลัพธ์การทำให้แห้งตามที่ต้องการ

ข้อมูลจำเพาะทางเทคนิค
