เครื่องแยกประเภทผงแบบโรเตอร์คู่

ข้อดีของผลิตภัณฑ์

ในการผลิตปูนซีเมนต์ ปัจจุบันระบบการบดแบบไหลแบบวงกลมถูกนำมาใช้กันอย่างแพร่หลายเพื่อปรับปรุงประสิทธิภาพของระบบการบดและลดการใช้พลังงานของผลิตภัณฑ์ เนื่องจากเป็นองค์ประกอบสำคัญของระบบนี้ ประสิทธิภาพที่มั่นคงของตัวแยกประเภทจึงส่งผลโดยตรงต่อประสิทธิภาพของระบบ ดังนั้นการพัฒนาตัวแยกประเภทจึงเป็นจุดสนใจของสถาบันวิจัยและองค์กรอุตสาหกรรมและเหมืองแร่มายาวนาน

ซีรีส์ JND ประสิทธิภาพสูง ป้องกันการควบแน่น ลักษณนามโรเตอร์คู่แบบรวมเป็นลักษณนามประเภทใหม่ที่พัฒนาขึ้นอย่างอิสระโดยช่างเทคนิคที่ Jiangsu Jinengda Building Materials Equipment Co., Ltd. โดยผสมผสานเทคโนโลยีลักษณนามระหว่างประเทศเข้ากับการประยุกต์ใช้ทฤษฎีกระแสไหลวนระนาบอย่างเหมาะสมกับลักษณนามประเภทไซโคลน ได้รับการพิสูจน์แล้วว่าบรรลุประสิทธิภาพลักษณนามที่ 85-90% ให้การปรับความละเอียดที่สะดวกและยืดหยุ่น รวมถึงประสิทธิภาพที่เสถียรและเชื่อถือได้

เมื่อเปรียบเทียบกับตัวแยกประเภทแบบดั้งเดิมแล้ว เครื่องแยกประเภทโรเตอร์คู่ที่มีประสิทธิภาพสูง ป้องกันการควบแน่นของซีรีส์ JND มีข้อดีเฉพาะดังต่อไปนี้:

1. ใช้แผ่นกระจายแบบโมดูลาร์แบบถอดได้ สิ่งนี้ไม่เพียงแต่กระจายวัสดุ แต่ยังสร้างกระแสลมขึ้น ทำให้อนุภาควัสดุบนจานเดือดและกระจายตัว ซึ่งจะช่วยเพิ่มประสิทธิภาพการจำแนกประเภทและการกระจายตัวของอนุภาควัสดุ

2. มีหลักการจำแนกประเภทขั้นสูง ด้วยการผสมผสานกลไกการแยกผงหลายแบบ เครื่องใช้ความสมดุลระหว่างแรงเหวี่ยงของฝ่ายตรงข้ามและการดูดกระแสลมถึงศูนย์กลาง วัสดุจะผ่านโซนการแยกด้วยส่วนต่อประสานการแยกที่แตกต่างกัน ส่งผลให้มีความแม่นยำในการจำแนกประเภทสูง
3. โรเตอร์กรงด้านล่างที่เรียงตามกันจะยกและกระจายผงหยาบที่แยกออกจากกันในห้องแยกด้านบน เพื่อแยกผงละเอียดที่ผ่านการรับรองออกไปอีก ขณะเดียวกันก็รับประกันการไหลเวียนของกระแสน้ำวนที่สม่ำเสมอภายในเครื่อง
4. เพลาหลักของตัวแยกประเภทมีความเร็วสูงแบบไม่มีขั้นตอน ช่วยให้สามารถปรับความละเอียดได้อย่างสะดวก ละเอียดอ่อน และเชื่อถือได้ในช่วงการปรับที่กว้าง
5. โซนการแยกที่ออกแบบใหม่ได้รับการปรับให้เหมาะสมเพื่อเพิ่มพื้นที่เชิงพื้นที่และปรับปรุงประสิทธิภาพการแยก
6. ใช้เครื่องดักฝุ่นไซโคลนความต้านทานต่ำ ส่งผลให้มีความต้านทานต่ำและมีประสิทธิภาพในการดักจับฝุ่นสูง
7. อุปกรณ์ป้องกันการควบแน่นหลายชนิด รวมถึงเครื่องกวาดแบบยืดหยุ่น ได้รับการปรับปรุงภายในเครื่องจักรเพื่อประสิทธิภาพการป้องกันการควบแน่นที่ดีเยี่ยม
8. พื้นที่เปราะบางทั้งหมดได้รับการปกป้องด้วยวัสดุบุผิวแบบหลายขั้นตอนใหม่ ซึ่งจะช่วยยืดอายุการใช้งานของยูนิตหลักได้อย่างมีประสิทธิภาพ
9. ระบบการหมุนใช้ระบบสถานีจ่ายน้ำมันแบบแห้ง ซึ่งสามารถแก้ไขปัญหาการสึกหรอของตลับลูกปืนได้สำเร็จ 10. การใช้โครงสร้างไฮเปอร์สแตติกช่วยให้มั่นใจได้ว่าการทำงานของเครื่องจักรทั้งหมดจะปราศจากการสั่นสะเทือน การใช้พัดลมป้องกันฝุ่นและลดการสั่นสะเทือนช่วยลดการสั่นสะเทือนของระบบ
10. ท่อแบบผงหยาบและละเอียดใช้วาล์วอากาศที่เชื่อมต่อกันสองชั้น ช่วยลดการรั่วไหลของอากาศได้อย่างมาก และเอาชนะปัญหาการเกิดฝุ่นในระดับสูงของเครื่องผลิตผงแบบเดิม

หลักการทำงาน

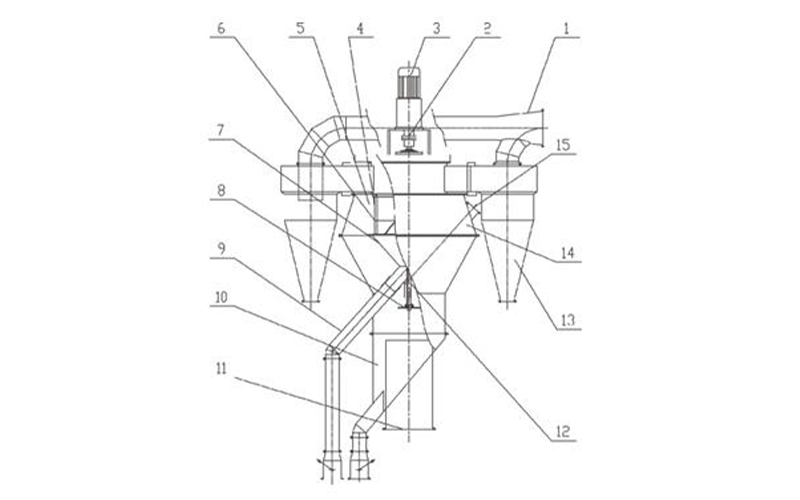

1. วัสดุไอเสียจะเข้าสู่ปลอกด้านในของตัวแยกประเภทจากถังด้านบน และตกลงไปบนจานกระจายแบบใบพัดในตัว ซึ่งรวมเข้ากับโรเตอร์ ขับเคลื่อนด้วยการหมุนด้วยความเร็วสูงของแผ่นดิสก์ จึงกระจายไปทุกทิศทาง ในขณะเดียวกัน กระแสลมขึ้นที่เกิดจากใบพัดจะยกวัสดุขึ้นด้านบน ทำให้เกิดจุดเดือดบนใบพัดของจาน อนุภาคปลีกย่อยลอยขึ้นด้านบน แขวนลอยและกระจายตัว ในขณะที่วัสดุที่หยาบกว่าหรือหนักกว่าจะกระจายตัวด้วยใบมีดของแผ่นดิสก์และตกลงไปตามผนังกระบอกสูบ เสร็จสิ้นกระบวนการแยก
2. ด้านล่างของจานกระจายคือโรเตอร์กรงด้านล่าง 10 โรเตอร์กรงด้านล่างหมุนด้วยเพลาหลัก จะสร้างกระแสน้ำวนที่กระจายวัสดุหยาบและหนักที่ตกลงไปตามผนังกระบอกสูบอีกครั้ง อนุภาคที่ละเอียดกว่าจะถูกยกขึ้นและกลับสู่อากาศหมุนเวียนเพื่อการจำแนกประเภทเพิ่มเติม อนุภาคหยาบจะผ่านกลไกหยดและถูกปล่อยออกมาจากกรวยด้านใน
3. เหนือแผ่นกระจายคือโรเตอร์แบบกรง 6 ภายในห้องเลือกผง การไหลของอากาศใกล้กับพื้นผิวของวงแหวนจำแนกประเภทของโรเตอร์กรงด้านบน และวัสดุที่กระจายอยู่ภายในจะหมุนด้วยความเร็วสูง ซึ่งขับเคลื่อนด้วยวงแหวน กระแสน้ำวนความเร็วสูงนี้ก่อให้เกิดกระแสน้ำวนที่รุนแรงและสม่ำเสมอรอบๆ วงแหวน ภายในภูมิภาคนี้ ความสัมพันธ์ระหว่างแรงเหวี่ยงและแรงดูดยังคงไม่เปลี่ยนแปลงในทุกตำแหน่ง แรงเหวี่ยงที่กระทำต่อวัสดุในการไหลเวียนของอากาศสามารถปรับได้โดยการปรับความเร็วของเพลาหลักของมอเตอร์ 2 ตัว 3 แรงนี้จะเพิ่มขึ้นเมื่อความเร็วเพิ่มขึ้น หากปริมาตรอากาศคงที่ ขนาดอนุภาคที่ตัดจะลดลง ส่งผลให้ได้ผลิตภัณฑ์ที่มีความละเอียดมากขึ้น การลดความเร็วส่งผลให้ชิ้นงานหยาบขึ้น
4. หลังจากการจำแนกประเภทตามโรเตอร์กรงด้านบน อนุภาคละเอียดจะถูกขนส่งไปตามอากาศที่หมุนเวียนไปยังเครื่องเก็บฝุ่นไซโคลนภายนอกต่างๆ เครื่องกรองฝุ่นแบบไซโคลนที่ออกแบบใหม่มีท่อนำอากาศที่ช่องอากาศเข้า ตะแกรงสะท้อนแสงบนกรวยด้านใน และอุปกรณ์ลดความเร็วที่ปลายด้านล่าง ช่วยลดความต้านทานของของเหลวภายในเครื่องกรองฝุ่นแบบไซโคลนได้อย่างมาก ขับเคลื่อนโดยท่อนำอากาศ อากาศหมุนเวียนจะเข้าสู่ตัวสะสมพายุไซโคลนด้วยความเร็วสูง ความเร็วลมลดลงอย่างกะทันหันในส่วนที่ขยายตัวของแตรหอยทาก ซึ่งจะช่วยเร่งการตกตะกอนของอนุภาค และยังช่วยเพิ่มประสิทธิภาพในการดักจับฝุ่นของเครื่องดักฝุ่นแบบไซโคลน



ข้อมูลจำเพาะทางเทคนิค
