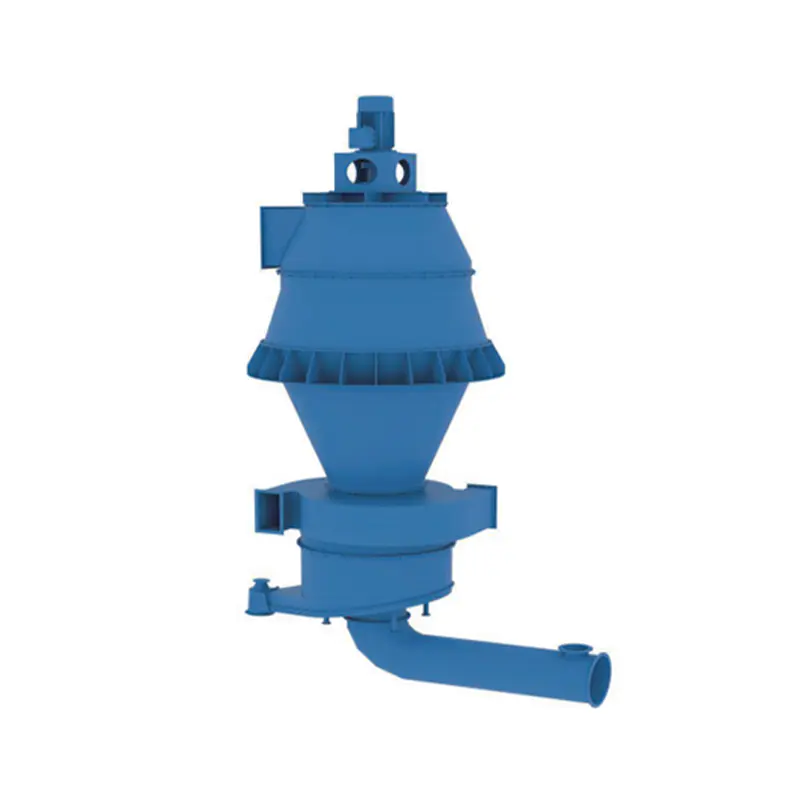

เครื่องแยกประเภทผงอัลตราไฟน์ JSP

ข้อดีของผลิตภัณฑ์

(1) การใช้เครื่องแยกประเภทผงอัลตราไฟน์ซีรีส์ JSP สร้างเงื่อนไขที่จำเป็นสำหรับการผลิตผลิตภัณฑ์ผงอัลตราไฟน์ที่มีน้ำหนักพื้นผิวสูง เครื่องแยกประเภทผงอัลตราไฟน์ซีรีส์ JSP มีความแม่นยำในการจำแนกประเภทผงอัลตราไฟน์สูงกว่า และขนาดอนุภาคของผงสามารถปรับได้ตามใจชอบภายในช่วง 1~20μm ช่วงความละเอียดของการเตรียมผงอัลตราไฟน์ที่ไม่ใช่แร่คือ: 650ม./กก.~1,000ม./กก. เมื่อติดตั้งเครื่องบดลูกชิ้นประสิทธิภาพสูง อุณหภูมิของวัสดุในระหว่างการประมวลผลวัสดุจะต่ำกว่า 110 ℃ และประสิทธิภาพการบดจะสูงขึ้น

(2) ประสิทธิภาพการจำแนกประเภทของลักษณนามถึงมากกว่า 80% เนื่องจากประสิทธิภาพในการเลือกผงสูง กำลังการผลิตของระบบคัดแยกจึงเพิ่มขึ้นอย่างมาก เมื่อเทียบกับระบบบดและคัดแยกวงจรเปิด สามารถเพิ่มการผลิตได้ 25%~50% การเพิ่มขึ้นจะเพิ่มขึ้นตามความละเอียดที่ลดลง

(3) การใช้พลังงานลดลง การใช้พลังงานต่อหน่วยของการเจียรของระบบสามารถลดลงได้ 20%~30% เมื่อเทียบกับระบบการเจียรแบบวงจรเปิด (4) การปล่อยมลพิษที่สะอาด ความสุภาพในระดับสูง การไหลของกระบวนการที่เรียบง่าย ระบบใช้อุปกรณ์รวบรวมผงไมโครประสิทธิภาพสูง และการดำเนินการด้วยแรงดันลบเต็มรูปแบบทำให้การปล่อยฝุ่น (ภายใต้สภาวะมาตรฐาน) น้อยกว่า 10 มก./ตร.ม.

(5) ช่องการไหลการจำแนกประเภทและวงล้อการจำแนกแนวตั้งที่ออกแบบมาโดยเฉพาะสามารถจำแนกขนาดอนุภาคของผลิตภัณฑ์ ลดแรงเสียดทานระหว่างผงและวงล้อการจำแนกประเภท และยืดอายุการใช้งานของวงล้อการจำแนกประเภทได้อย่างมาก

(6) ส่วนสัมผัสของวัสดุใช้เซรามิกหรือสเตนเลสออสเทนนิติกเพื่อต้านทานการสึกหรอ และการออกแบบมุมโค้งมนช่วยหลีกเลี่ยงการใช้พลังงานที่เกิดจากกระแสน้ำวน ความต้านทานของของเหลวลดลงและการสึกหรอลดลงอย่างมาก เป็นไปตามข้อกำหนด GMP

หลักการทำงาน

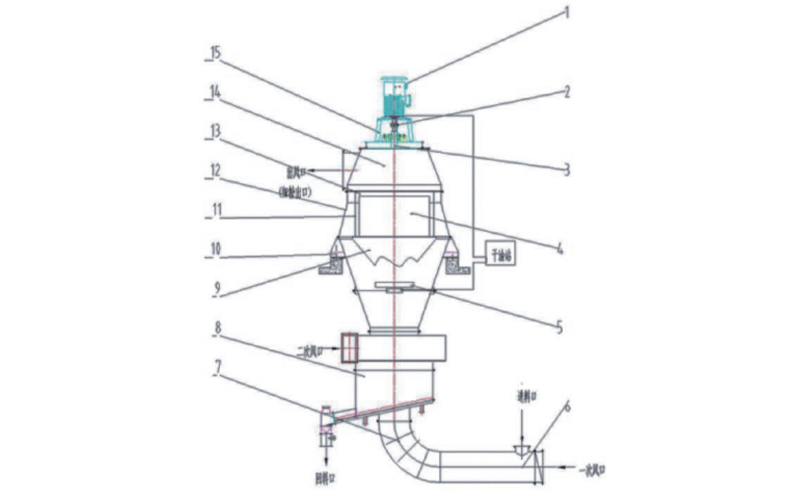

ตัวเครื่องประกอบด้วยกรวยด้านบนและด้านล่าง ฝาครอบซีล และถังขี้เถ้า ตัวเครื่องมีแผ่นรองรับ ใบพัดนำทาง และซีลอากาศ ประตูตรวจสอบอยู่ที่ด้านข้างและด้านบนของตัวเครื่อง ส่วนบนของตัวเครื่องรองรับน้ำหนักของมอเตอร์ ตัวลด และส่วนรองรับที่เชื่อมต่อกับเพลาหลักของตัวแยกประเภท

ส่วนที่หมุนประกอบด้วยโรเตอร์ คัปปลิ้ง และชุดประกอบเพลาหลัก โรเตอร์ถูกใส่เข้ากับเพลาหลักซึ่งหมุนผ่านชุดเกียร์ โรเตอร์เป็นแกนหลักของลักษณนาม เพลาหลักและแบริ่งติดตั้งอยู่บนปลอกเพลาหลัก แบริ่งหล่อลื่นด้วยน้ำมันแห้งและปิดผนึกด้วยซีลน้ำมันโครงกระดูกยาง

วัสดุพื้นดินจะถูกป้อนเข้าไปในทางเข้าของตัวแยกประเภท ซึ่งจะถูกกระจายโดยการไหลของอากาศหลัก และลำเลียงระหว่างใบพัดนำทางและโรเตอร์ การจำแนกประเภทเกิดขึ้นภายในกระแสลมหมุน โดยพื้นฐานแล้วขึ้นอยู่กับความสมดุลระหว่างแรงเหวี่ยงและแรงสู่ศูนย์กลางของกระแสลมหมุน เพื่อการจำแนกประเภทที่มีประสิทธิภาพ ช่องอากาศเข้าทุติยภูมิทำหน้าที่เป็นช่องอากาศเข้าไปยังอุปกรณ์กระจายอากาศ อนุภาคหยาบจะไหลลงสู่อุปกรณ์ โดยจะกระจายตัวและแยกออกจากกันด้วยการไหลของอากาศทุติยภูมิที่ใบพัดนำ อนุภาคละเอียดที่ไม่ได้ถูกเลือกจะถูกพัดพาขึ้นด้านบนโดยกระแสลม และกลับเข้าสู่โซนการแยกหลัก อนุภาคหยาบอื่นๆ ที่ไหลลงด้านล่างจะผ่านถังพัก และถูกแยกออกไปอีกด้วยอากาศระดับตติยภูมิ ซึ่งจะขจัดอนุภาคละเอียดใดๆ ที่ผสมกับผงหยาบออกไปอีก ผงหยาบที่เลือกจะถูกระบายออกทางช่องจ่ายผงหยาบ ผงละเอียดจะถูกปล่อยผ่านศูนย์กลางโรเตอร์พร้อมกับอากาศผ่านท่อโค้ง และรวบรวมไว้ในเครื่องเก็บฝุ่นเป็นผลิตภัณฑ์สำเร็จรูป

เครื่องนี้ทำงานภายใต้แรงดันลบ และอากาศแยกอาจเป็นอากาศที่มีฝุ่น อากาศภายนอก หรือทั้งสองอย่างผสมกัน ก๊าซปฐมภูมิและก๊าซทุติยภูมิจะเข้าสู่ตัวแยกประเภทจากช่องอากาศเข้า ก่อตัวเป็นกระแสน้ำวนผ่านใบพัดนำทางคงที่ที่มุมหนึ่งและตะแกรงของโรเตอร์ และอากาศระดับตติยภูมิจะถูกเป่าเข้าไปในตัวแยกประเภทจากส่วนล่างของอุปกรณ์กระจายการไหลของอากาศ

ข้อมูลจำเพาะทางเทคนิค
