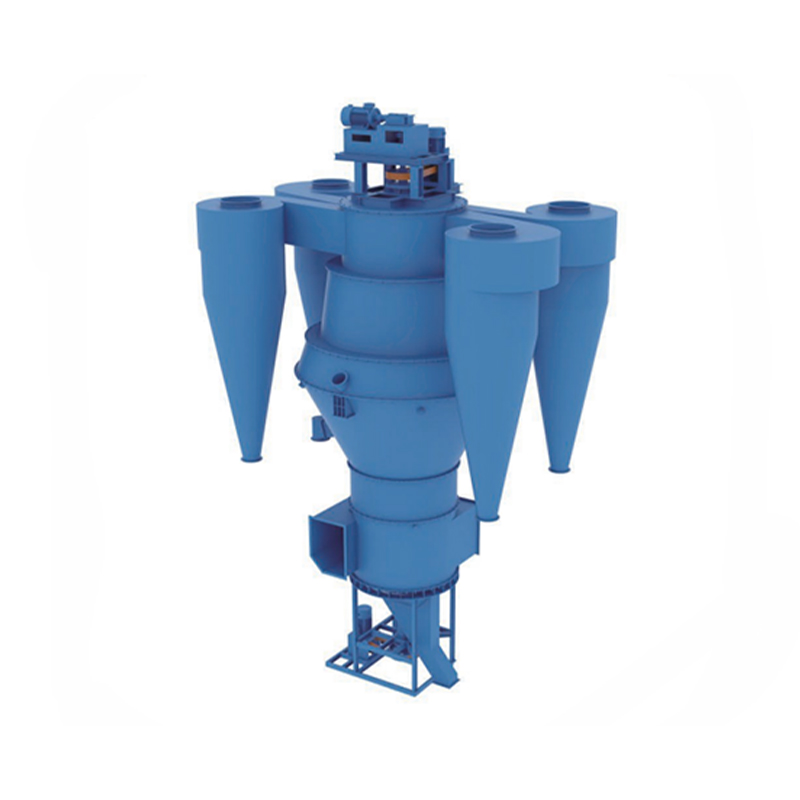

JTD เครื่องแยกประเภทผงสามไดรฟ์อัจฉริยะ

ข้อดีของผลิตภัณฑ์

1. เครื่องแยกประเภทผงแบบสามไดรฟ์สามารถแยกวัสดุออกเป็นสี่ประเภท: อนุภาคหยาบ (d > 150 μm), ผงหยาบ (150 μm < d > 45 μm), ผงปานกลาง (45 μm < d > 20 μm) และผงละเอียด (d < 20 μm) เนื่องจากเป็นอุปกรณ์บดก่อนและคัดเกรดสำหรับเครื่องอัดลูกกลิ้งซีเมนต์ ผงขนาดกลางจึงสามารถปรับได้อย่างอิสระเพื่อป้อนผลิตภัณฑ์ซีเมนต์และ/หรือโรงสีลูกกลม การคัดเกรดซีเมนต์ยังสามารถปรับให้เหมาะสมได้โดยการปรับเกรดผงละเอียด
2. อนุภาคของวัสดุจะถูกจัดเรียงจากหยาบไปละเอียด โดยค่อยๆ ลดความเข้มข้นของฟีดลง และกำจัดการรบกวนของอนุภาค กระบวนการคัดแยกเบื้องต้นจะแยกอนุภาคหยาบออกจากผงผสมล่วงหน้า สิ่งนี้จะช่วยกำจัดการรบกวนจากอนุภาคหยาบในกระบวนการแยกทุติยภูมิ แยกผงหยาบในกระบวนการแยกทุติยภูมิ และกำจัดการรบกวนจากผงหยาบในกระบวนการแยกระดับตติยภูมิ การลดอัตราการป้อนอย่างค่อยเป็นค่อยไปและการกำจัดการรบกวนของอนุภาคจะช่วยลดปริมาณอากาศที่จำเป็นสำหรับการแยกสารลงอย่างมาก ส่งผลให้ประหยัดพลังงานได้อย่างมาก
3. สนามการไหลภายในถูกจำลองโดยใช้แบบจำลอง RNG (t-e) รูปแบบกระแสลมลำดับที่หนึ่ง และการมีเพศสัมพันธ์ความเร็วความดัน SIMPLEC เมื่อรวมกับสภาวะการทำงานของเครื่องแยกประเภทอากาศแบบวอร์เท็กซ์ อัตราการโหลดมวลและปริมาตรของอนุภาคภายในเครื่องแยกประเภทจะถูกคำนวณ มีการกำหนดแบบจำลองเฟสแยกของการเชื่อมต่อแบบสองทิศทางระหว่างของแข็งและก๊าซ (DPM) แบบจำลองสุ่มได้รับการแก้ไขโดยใช้วิธีมอนติคาร์โล ส่งผลให้กราฟประสิทธิภาพการจำแนกประเภทบางส่วนมีความคล้ายคลึงกับเส้นโค้งการจำแนกประเภทในอุดมคติมากขึ้น ทำให้เกิดเงื่อนไขที่ดีเยี่ยมสำหรับการแยกที่แม่นยำ
4. โครงสร้างกะทัดรัด: ชุดจานกระจายใบพัดมาแทนที่ตัวแยกประเภท V ซึ่งช่วยลดต้นทุนอุปกรณ์และการก่อสร้างสำหรับตัวแยกประเภท V ขนาดใหญ่ การผสมผสานระหว่างอุปกรณ์จำแนกประเภทแบบ dual-drive และ dual-cage และอะตอมไมเซอร์ที่กระจายตัวอย่างทรงพลัง จะทำให้กระบวนการป้อนสั้นลง และลดความต้านทานของระบบ 5. การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม: ระบบการเลือกผงใช้กระบวนการหมุนเวียนภายในที่มีกำลังติดตั้งต่ำ เสียงต่ำ และไม่มีการปล่อยฝุ่น ซึ่งเป็นวิธีที่มีประสิทธิภาพสำหรับบริษัทปูนซีเมนต์ในการปฏิบัติตามมาตรฐานการคุ้มครองสิ่งแวดล้อม

หลักการทำงาน

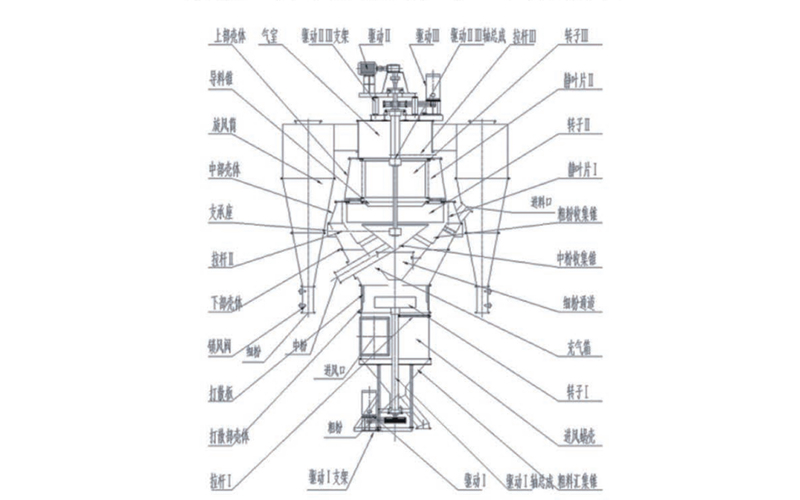

เครื่องจักรนี้ประกอบด้วยหน่วยการจำแนกสามหน่วย: หน่วย I เป็นหน่วยจำแนกประเภท ซึ่งประกอบด้วยชุดขับเคลื่อน I, ชุดประกอบเพลาขับ I, ส่วนรองรับคันบังคับ I, ท่อป้อน, กรวยรวบรวมวัสดุหยาบ, ก้นหอยช่องอากาศเข้า, โรเตอร์ I และแผ่นจำแนกประเภท หน่วย II เป็นหน่วยแยกประเภทผงหยาบปานกลาง ประกอบด้วยชุดขับเคลื่อน II, ส่วนประกอบระบบส่งกำลังของชุดขับ II, ใบพัดสเตเตอร์ I, โรเตอร์ II, กรวยรวบรวมผงหยาบ, ตัวเรือนส่วนล่าง, ตัวเรือนตรงกลาง, ส่วนรองรับก้านผูก m, กรวยรวบรวมผงขนาดกลาง, กล่องเติมอากาศ, ช่องอากาศ, กรวยนำทางวัสดุ และไซโคลน หน่วยการจำแนกประเภททั้งสามจะรวมกันเป็นระบบหล่อลื่น โดยมีแบริ่งที่หล่อลื่นด้วยจาระบีและปิดผนึกด้วยซีลน้ำมันและอากาศที่มีกรอบยาง

ตัวเรือนบางส่วนมีการติดตั้งซีลอากาศและมีประตูตรวจสอบ กระเบื้องพอร์ซเลนติดอยู่กับช่องอากาศเข้าและทางออกข้อศอกของตัวเครื่อง ท่อป้อน ใบมีดสเตเตอร์ และส่วนประกอบอื่นๆ เชื่อมด้วยวัสดุที่ทนทานต่อการสึกหรอ ถังบรรจุมีซับในที่ทนทานต่อการสึกหรอเพื่อป้องกันการสึกหรอ ส่วนบนของช่องอากาศรองรับน้ำหนักของมอเตอร์ ตัวลด และส่วนรองรับที่เชื่อมต่อกับเพลาหลักของลักษณนาม โรเตอร์ถูกยึดเข้ากับเพลาหลักด้วยกุญแจ

วัสดุจากการกดในกระบวนการหรือโรงสีแนวตั้งจะถูกป้อนเข้าไปในทางเข้าของตัวแยกประเภท แผ่นกระจายใบพัดหมุนจะขว้างวัสดุในสถานะกระจายตัวไปยังทั่งรับโค้งคงที่ (แผ่นสลายตัว) อากาศจะเข้าสู่ก้นหอยในวงสัมผัสผ่านช่องอากาศเข้า โดยที่วัสดุจะกระจายตัวโดยแผ่นกระจายและทั่งตี ผ่านการจำแนกประเภทเบื้องต้นภายในการไหลของอากาศที่หมุน

หลังจากการจำแนกประเภทปฐมภูมิ อนุภาคที่มีขนาดใหญ่กว่า 0.15 มม. จะเข้าสู่กรวยรวบรวมวัสดุหยาบ อนุภาคที่มีขนาดเล็กกว่า 0.15 มม. จะถูกพัดพาขึ้นด้านบนโดยการไหลของอากาศไปยังโซนการจำแนกประเภทระหว่างใบพัดสเตเตอร์ I และช่องเปิดของโรเตอร์ ที่นั่น แรงเหวี่ยงของกระแสลมหมุนและแรงลากสู่ศูนย์กลางของกระแสลมนำไปสู่การจำแนกประเภทรอง

หลังจากการจำแนกประเภททุติยภูมิ อนุภาคที่มีขนาดใหญ่กว่า 0.045 มม. จะตกลงไปในกรวยรวบรวมผงหยาบ อนุภาคที่มีขนาดเล็กกว่า 0.045 มม. จะถูกพัดพาขึ้นด้านบนโดยการไหลของอากาศไปยังโซนการจำแนกประเภทระหว่างใบพัดสเตเตอร์ II และโรเตอร์ m เพื่อการจำแนกประเภทระดับตติยภูมิเพิ่มเติม

หลังจากการคัดแยกสามรอบ อนุภาคที่มีขนาดใหญ่กว่า 0.02 มม. จะตกลงไปในกรวยรวบรวมผงขนาดกลาง อนุภาคที่มีขนาดเล็กกว่า 0.02 มม. จะถูกลำเลียงโดยกระแสลมผ่านศูนย์กลางของโรเตอร์ และระบายออกผ่านกล่องอากาศและท่อไปยังเครื่องดักฝุ่นเพื่อรวบรวม

เครื่องนี้ทำงานภายใต้แรงดันลบ อากาศคัดแยกอาจเป็นอากาศที่เต็มไปด้วยฝุ่น อากาศภายนอก หรือทั้งสองอย่างผสมกัน ก๊าซปฐมภูมิและทุติยภูมิจะเข้าสู่ตัวแยกประเภทในวงสัมผัสผ่านช่องอากาศเข้าตามลำดับ

ข้อมูลจำเพาะทางเทคนิค

1. ความเข้มข้นของฟีดจะลดลงทีละขั้นตอนระหว่างการคัดแยก ซึ่งช่วยลดการรบกวนของอนุภาค ส่งผลให้มีความแม่นยำในการจำแนกประเภทสูงและประสิทธิภาพในการแยกสารเกิน 80%
2. มีความสามารถในการบรรจุฝุ่นสูงต่อปริมาตรอากาศหนึ่งหน่วย โครงสร้างขั้นสูงและสมเหตุสมผลช่วยให้ปริมาตรอากาศที่แยกออก เอาต์พุต และอัตราการป้อนมีความหลากหลาย โดยไม่กระทบต่อประสิทธิภาพการแยกสาร ส่งผลให้ประสิทธิภาพการจำแนกประเภทมีความเสถียรสูง
3. อุปกรณ์มีความต้านทานต่ำ ด้วยการผสานหลักการแยกหลายแบบและใช้การวิเคราะห์ตามหลักอากาศพลศาสตร์เพื่อเพิ่มประสิทธิภาพสนามการไหลทั้งหมด ระบบจึงประหยัดพลังงานได้อย่างมากตลอดทั้งวงจรการเจียร
4. การควบคุมระบบนั้นเรียบง่าย ละเอียดอ่อน และเชื่อถือได้ การปรับความเร็วของโรเตอร์จะปรับสถานะการทำงานของโรงสีลูกกลิ้ง อัตราการป้อนของโรงสีลูกกลม และความวิจิตรและผลผลิตของผลิตภัณฑ์สำเร็จรูป ซึ่งช่วยลดแนวทางปฏิบัติแบบดั้งเดิมในการปรับเครื่องแยกด้วยการปรับปริมาตรอากาศของพัดลม เนื่องจากช่วงการปรับโรเตอร์ที่จำกัดในระบบการเจียรแบบทั่วไป ระบบใช้การควบคุมความเร็วแบบไม่มีขั้นตอน ทำให้การปรับสะดวกและเชื่อถือได้
5. การออกแบบโครงสร้างมีความก้าวหน้า ใช้งานได้จริง และเชื่อถือได้ ชิ้นส่วนที่มีการเสียดสีสูงของเครื่องแยกประเภท เช่น ไซโคลน เขาหอยทาก ใบพัดนำอากาศ และโรเตอร์ ทำจากวัสดุที่ทนทานต่อการสึกหรอหรือผ่านการบำบัดด้วยเทคโนโลยีป้องกันการสึกหรอ ส่งผลให้อัตราการสึกหรอต่ำมาก ภายในของตัวแยกประเภทนั้นบุด้วยแผ่นเหล็กที่ทนทานต่อการสึกหรอ ช่วยยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ ซีลแบริ่งด้านล่างของสปินเดิลใช้การออกแบบใหม่ ขจัดปัญหาสำคัญสองประการของการซึมของฝุ่นและการรั่วไหลของสารหล่อลื่นได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยยืดอายุการใช้งานของแบริ่งด้านล่างได้อย่างมาก
