เครื่องแยกประเภทผงแบบ Ultrafine

ข้อดีของผลิตภัณฑ์

เมื่อเปรียบเทียบกับเครื่องแยกประเภทผงแบบดั้งเดิม เครื่องแยกประเภทผงแบบละเอียดพิเศษ ซีรีส์ TS-CX มีข้อได้เปรียบที่โดดเด่นดังต่อไปนี้:

1. หลักการจำแนกประเภทที่เสถียร การออกแบบโครงสร้างที่เป็นเอกลักษณ์ใช้การป้อนด้านข้าง จานกระจายที่เคลื่อนลงด้านล่าง และการไหลเวียนของอากาศเข้าลงด้านล่าง ซึ่งผสมผสานหลักการจำแนกตามแรงโน้มถ่วง แรงเหวี่ยง และกระแสน้ำวนระนาบ เพื่อให้เกิดการแยกแบบหลายขั้นตอน
2. ความสามารถในการปรับตัวสูง ความเร็วและปริมาตรอากาศที่ปรับได้ของโรเตอร์แบบกรงรองรับการแปรรูปผงที่มีความต้องการความหนาแน่นและความละเอียดที่แตกต่างกัน เช่น ผงกำจัดซัลเฟอร์ไดออกไซด์ที่มีแคลเซียมเป็นหลัก ดินขาวละเอียดพิเศษ ไทเทเนียมไดออกไซด์ ผงไมโครตะกรัน เถ้าลอยละเอียดพิเศษ และซีเมนต์ สามารถใช้เป็นอุปกรณ์เสริมสำหรับระบบการบดแบบวงจรปิด หรือเป็นเครื่องแยกประเภทโดยตรงสำหรับผง เช่น เถ้าลอย
3. ควบคุมความละเอียดได้สะดวก เพลาหลักของตัวแยกประเภทใช้การควบคุมความเร็วแบบไม่มีขั้นตอน ช่วยให้ควบคุมความละเอียดได้สะดวก เพียงเปลี่ยนความเร็วของเพลาหลักและปริมาณลมของพัดลม ช่วงการปรับค่ากว้าง และการปรับความละเอียดทำได้สะดวก ละเอียดอ่อน และเชื่อถือได้
4. การประหยัดพลังงานอย่างมีนัยสำคัญ ระบบอุปกรณ์ทั้งหมดได้รับการออกแบบให้มีความคล่องตัว ลดความต้านทานของระบบลงอย่างมาก และช่วยประหยัดพลังงานได้อย่างมาก
5. การเลือกผงและประสิทธิภาพการจำแนกประเภทสูง เครื่องนี้มีประสิทธิภาพในการเลือกผงมากกว่า 85%
6. ปรับปรุงคุณภาพผลิตภัณฑ์ พื้นที่ผิวของผลิตภัณฑ์สำเร็จรูปสามารถเข้าถึงได้มากกว่า 450 ตร.ม./กก. โดยมีกากตะแกรง 45µm น้อยกว่า 5%
7. อายุการใช้งานยาวนาน ส่วนประกอบที่สวมใส่ได้สูง เช่น แผ่นคัดเกรด แตรหอยทากแบบไซโคลน ใบพัดนำ ใบพัดคัดเกรดโรเตอร์ ใบพัดล็อคอากาศของโรเตอร์ และกรวยผงหยาบ ได้รับการบำบัดป้องกันการสึกหรอ เครื่องแยกประเภทนั้นบุด้วยแผ่นโลหะผสมที่ทนทานต่อการสึกหรอใหม่ ช่วยลดการสึกหรอได้อย่างมาก และยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ
8. ระบบระบายความร้อนแบริ่งเพลาล่างหลักใช้หลักการออกแบบการหล่อลื่นใต้น้ำของสถาบันเทียนจิน และรวมเอาซีลเยอรมันที่นำเข้ามา ซึ่งสามารถจัดการปัญหาหลักสองประการของการรั่วซึมของน้ำมันหล่อลื่นและเถ้าที่เข้าไปในตลับลูกปืนได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยยืดอายุการใช้งานของแบริ่งส่วนล่างได้อย่างมีประสิทธิภาพ 9. เครื่องทั้งหมดต้องผ่านการทดสอบสมดุลแบบไดนามิกก่อนออกจากโรงงานเพื่อให้แน่ใจว่าความแม่นยำในการให้คะแนนสมดุลแบบไดนามิกถึงระดับ G63 พัดลมหมุนเวียนที่ติดตั้งตัวแยกประเภทใช้ฐานรากโครงสร้างเหล็กแบบรวมและติดตั้งบนฐานด้วยแผ่นดูดซับแรงกระแทกแบบยืดหยุ่น ซึ่งช่วยลดผลกระทบของการสั่นสะเทือนของพัดลมบนฐานราก และทำให้เครื่องจักรทั้งหมดมีเสถียรภาพมากระหว่างการทำงาน

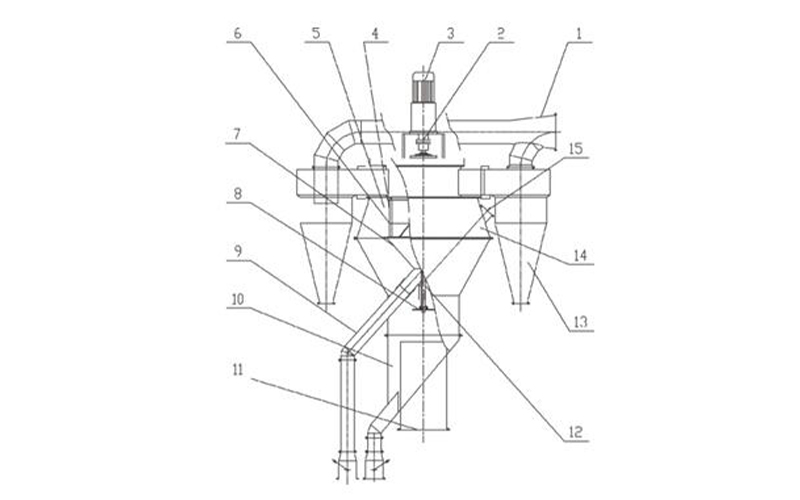

หลักการทำงาน

ด้วยการปรับปรุง ปัจจุบันผลิตภัณฑ์นี้มีส่วนที่แตกต่างกันสามส่วน: การกระจายตัวของผง การจำแนกประเภท และการรวบรวม

1. ส่วนการกระจาย: ถาดกระจายถูกย้ายจากด้านบนของกรงหมุนไปที่ด้านล่างของกรวยด้านล่าง พอร์ตฟีดถูกย้ายไปยังด้านนอกของกรงหมุน และช่องอากาศเข้าถูกย้ายจากด้านข้างไปด้านล่าง โดยหันหน้าไปทางถาดกระจาย การปรับปรุงเหล่านี้ให้ประโยชน์ดังต่อไปนี้:

(1) การแยกพื้นที่การกระจายและพื้นที่การเลือกอย่างมีประสิทธิภาพช่วยลดการรบกวนระหว่างอนุภาคหยาบและอนุภาคละเอียดในระหว่างกระบวนการจำแนกประเภท ป้องกันไม่ให้ผงหยาบจำนวนเล็กน้อยถูกเป่าลงในผลิตภัณฑ์สำเร็จรูป และลดช่วงการกระจายขนาดอนุภาคให้แคบลง มีการสร้างโซนการจำแนกประเภทที่ต่ำกว่า ซึ่งช่วยลดภาระในพื้นที่การจำแนกประเภทหลัก

(2) การเปลี่ยนไปใช้ช่องอากาศเข้าด้านล่างจะเพิ่มความเร็วการกระจายตัวของวัสดุด้านล่างถาดกระจาย ขยายพื้นที่การกระจาย และปรับปรุงการกระจายตัวของฟีดอย่างมาก นอกจากนี้ยังกำจัดการกระจายอากาศที่ไม่สม่ำเสมอในพื้นที่การจำแนกประเภทที่เกิดจากช่องอากาศด้านข้าง ช่วยลดความต้านทานลม

2. ส่วนการจำแนกประเภท: การปรับปรุงโครงสร้างจะสร้างโซนการจำแนกประเภทบนและล่าง

โซนการจำแนกประเภทที่ต่ำกว่าจะทำการจำแนกตามแรงโน้มถ่วงเป็นหลัก วัสดุถูกกระจายออกจากจานกระจายและถูกลมพัดขึ้นไป แรงโน้มถ่วงและความต้านทานลมกระทำต่อวัสดุ ทำให้อนุภาคหยาบลงมาและอนุภาคละเอียดจะลอยขึ้นตามลม ส่งผลให้เกิดการจำแนกประเภท เมื่ออนุภาคละเอียดเพิ่มขึ้นตามลม หน้าตัดของกระบอกสูบที่ขยายตัวจะลดความเร็วลม ทำให้อนุภาคขนาดใหญ่บางตัวเปลี่ยนทิศทางและจมลง ซึ่งนำไปสู่การจำแนกประเภทเพิ่มเติม

ในโซนการจำแนกประเภทด้านบน ช่องการไหลทั้งหมดได้รับการปรับให้เหมาะสมโดยใช้การวิเคราะห์ตามหลักอากาศพลศาสตร์ โซนการจำแนกประเภทกระแสน้ำวนประกอบด้วยใบพัดนำทางโค้งและโรเตอร์แบบกรงรวมอยู่ด้วย สิ่งนี้ทำให้มั่นใจได้ว่าสนามการไหลของอากาศจะสม่ำเสมอและเสถียรบนพื้นผิวของวงแหวนจำแนกประเภท ข้อผิดพลาดสัมพัทธ์ของความเร็วลมที่จุดใดๆ บนพื้นผิวแนวตั้งเดียวกันนั้นน้อยกว่า 3% ทำให้มั่นใจได้ถึงการจำแนกประเภทที่แม่นยำ การไหลของอากาศซึ่งเป็นผงพาหะจะเข้ามาระหว่างใบพัดโค้งและกรง ส่งผลให้เกิดการจำแนกประเภทตะกอนแบบแรงเหวี่ยง โรเตอร์จำแนกประเภทรูปแผ่นดิสก์หมุนด้วยความเร็วคงที่ ทำให้เกิดสนามการไหลของอากาศที่หมุนอย่างมั่นคงภายในลักษณนาม กระแสลมหมุนวนนี้กระทำต่อผง ทำให้เกิดความสมดุลระหว่างแรงเหวี่ยงและแรงต้าน ทำให้ได้การจำแนกประเภทผงที่ละเอียดมาก

3. โซนการรวบรวม: การรวบรวมผงดำเนินการโดยใช้เครื่องกรองฝุ่นแบบวอร์เท็กซ์ไซโคลนที่มีความต้านทานต่ำหรือเครื่องกรองฝุ่นแบบถุงพัลส์แอร์บ็อกซ์ (เนื่องจากเครื่องเก็บฝุ่นแบบไซโคลนไม่สามารถเก็บผงละเอียดมากได้ ซึ่งจะส่งผลให้เกิดการไหลเวียนของผงละเอียดมาก เครื่องเก็บฝุ่นแบบถุงพัลส์แอร์บ็อกซ์จึงถูกใช้เพื่อหลีกเลี่ยงการไหลเวียนของผงละเอียดพิเศษ เพิ่มปริมาณผงละเอียดพิเศษในผลิตภัณฑ์ และปรับปรุงประสิทธิภาพการเลือกผง นี่คือทางเลือกของผู้ใช้)

ข้อมูลจำเพาะทางเทคนิค
