เครื่องแยกประเภทผงทรายและกรวดเทียม

ข้อดีของผลิตภัณฑ์

1. หลักการคัดแยกที่มีความเสถียร: ผลิตภัณฑ์มีระบบการให้เกรดหลายแบบ ช่องการไหลของวัสดุได้รับการปรับให้เหมาะสมโดยใช้การวิเคราะห์ตามหลักอากาศพลศาสตร์โดยพิจารณาจากลักษณะของทรายและกรวด ซึ่งช่วยลดความต้านทานในการทำงานได้อย่างมาก ปรับปรุงประสิทธิภาพการคัดแยก และลดการใช้พลังงานลงอย่างมาก กระบวนการนี้เหนือกว่ากระบวนการคัดแยกกรวดและทรายล้างน้ำแบบดั้งเดิม
2. โซนการกวนและการจำแนกประเภทรูปตัว V มีโครงสร้างที่เรียบง่ายและต้องใช้วัสดุสิ้นเปลืองน้อยที่สุด การไม่มีเครื่องกวนไฟฟ้าจะช่วยลดแรงดันตกคร่อม ส่งผลให้การทำงานมีความเสถียรและใช้พลังงานต่ำ
3. ความแม่นยำในการจำแนกประเภทสูง: การไหลเวียนของอากาศภายในวงจรเรียงกระแสจะเพิ่มขึ้นสัมพันธ์กับโรเตอร์ ไม่ใช่การหมุน วัสดุถูกทำความสะอาดซ้ำๆ ในเขตการจำแนกประเภท ส่งผลให้มีความแม่นยำในการจำแนกประเภทสูง
4. ใช้งานง่าย: โรเตอร์แบบกรงใช้การควบคุมความเร็วแบบไม่มีขั้นความถี่แบบแปรผัน ซึ่งมีช่วงการปรับที่กว้าง การทำงานที่สะดวก และความไวที่เชื่อถือได้
5. ประสิทธิภาพการจำแนกประเภทสูง: โซนการกวนและการจำแนกประเภทรูปตัว V มีแผ่นการกวนและการจำแนกประเภทหลายชั้น ซึ่งจะกวนและเป่าวัสดุออกซ้ำๆ ทำให้มั่นใจได้ว่าแทบไม่มีผงละเอียดในผงหยาบที่ปล่อยออกมา ที่ช่องระบายของผงขนาดกลางในเขตการตกตะกอนและการจำแนกประเภท การไหลของอากาศจะขจัดผงละเอียดออกจากวัสดุที่อยู่ตรงกลาง ซึ่งช่วยลดปริมาณผงละเอียดได้อย่างมาก โซนการจำแนกประเภทโรเตอร์แบบกรงรวมใบพัดนำทางเพื่อการจำแนกประเภทที่แม่นยำและมีประสิทธิภาพมากขึ้น
6. ชิ้นส่วนที่ทนทานต่อการสึกหรอช่วยลดการบำรุงรักษาและยืดอายุการใช้งาน แผ่นเหล็กทนการสึกหรอนำเข้าถูกนำมาใช้ในพื้นที่เสี่ยงของส่วนประกอบหลักของเครื่องกำจัดฝุ่น ซึ่งจะช่วยยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ เครื่องจักรทั้งหมดมีความสมดุลแบบไดนามิก ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นตลอดช่วงความเร็วทั้งหมด
7. การออกแบบใหม่สำหรับซีลแบริ่งเพลาหลักส่วนล่างช่วยแก้ปัญหาสำคัญสองประการได้อย่างมีประสิทธิภาพ: ฝุ่นเข้าและการรั่วไหลของสารหล่อลื่น ช่วยยืดอายุการใช้งานของตลับลูกปืนได้อย่างมีประสิทธิภาพ
8. ฐานของเครื่องกำจัดฝุ่นใช้หลักการลดการสั่นสะเทือนทางกลเพื่อป้องกันไม่ให้ความถี่การสั่นสะเทือนของฐานตัวแยกสร้างจำนวนเต็มทวีคูณของความถี่ธรรมชาติของตัวแยก ซึ่งจะช่วยแก้ไขปัญหาเรโซแนนซ์ของตัวแยกที่มีมายาวนาน
9. แดมเปอร์ประสานสองชั้นใช้ในท่อทรายหยาบ ท่อทรายหยาบปานกลาง และท่อทรายละเอียด ช่วยลดการรั่วไหลของอากาศในระบบได้อย่างมาก และเอาชนะการปล่อยฝุ่นสูงระหว่างการทำงานของเครื่องกำจัดฝุ่นรุ่นก่อนๆ 10. ระบบใช้วาล์วอากาศที่เชื่อมต่อกันสองชั้นและอากาศหมุนเวียนภายในเพื่อลดการรั่วไหลของอากาศในระบบอย่างมีประสิทธิภาพและลดมลภาวะการปล่อยฝุ่นระหว่างการทำงาน

หลักการทำงาน

หลังจากผ่านเครื่องบด เครื่องทำทราย และตะแกรงสั่น ทรายเทียมจะถูกทำให้บริสุทธิ์เป็นขนาด 0-4.75 มม. จากนั้นทรายนี้จะถูกป้อนเข้าไปในช่องป้อนของเครื่องจักรโดยใช้อุปกรณ์ลำเลียง และเข้าสู่โซนการกระจายตัวของทราย แผ่นนำและแผ่นกระแทกหลายชุดทำให้อนุภาคทรายที่มีขนาดต่างกันตกลงมาด้วยความเร็วที่ต่างกัน ส่งผลให้เกิดการเสียดสีซ้ำๆ ระหว่างอนุภาคทราย วิธีนี้จะขจัดโคลนและฝุ่นหินออกจากพื้นผิวทราย ซึ่งจากนั้นจะถูกลมพัดพาออกไปอย่างรวดเร็ว เพื่อทำความสะอาดทรายได้อย่างมีประสิทธิภาพ

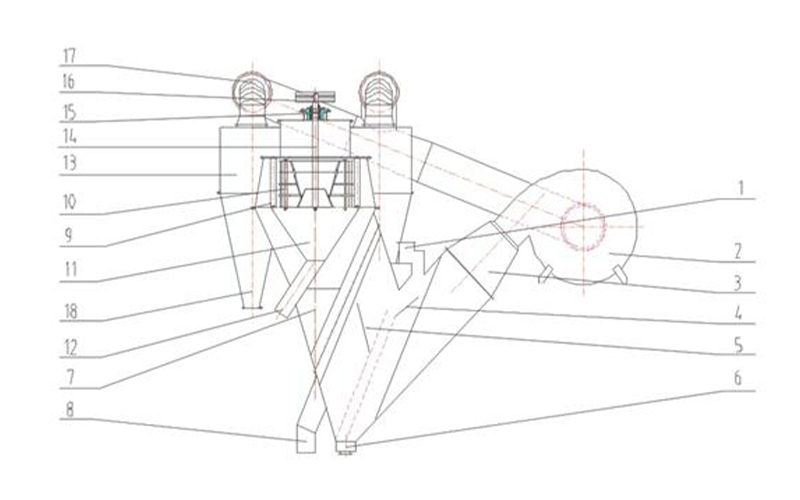

วัสดุที่เข้าสู่ทางเข้า 1 จะถูกกระจายและลอกออกโดยแผ่นกระจายแบบหลายขั้นตอน 4 อากาศที่พัดมาจากด้านซ้ายระหว่างแผ่นกระจายจะขจัดอนุภาคขนาดกลางและละเอียดออกจากการไหลของวัสดุ และทรายหยาบจะถูกระบายออกจากทางออกของทรายหยาบ 6 ที่ด้านล่าง วัสดุที่แขวนลอยอยู่ในกระแสลมจะถูกพัดพาไปยังโซนคัดเกรดระหว่างแผ่นคัดเกรดหลายแผ่น 5 แผ่นคัดเกรดจะขจัดวัสดุที่ค่อนข้างหยาบออกจากวัสดุแขวนลอยเพิ่มเติม จากนั้นวัสดุหยาบจะเลื่อนลงมาตามแผ่นคัดเกรดและถูกลมยกขึ้นอีกครั้ง กระบวนการแยกซ้ำนี้ส่งผลให้ผงหยาบถูกรวมเข้ากับทรายหยาบ วัสดุในอากาศที่ออกจากแผ่นคัดเกรดจะเข้าสู่โซนคัดเกรดวัสดุขนาดกลาง ในโซนนี้ การไหลของอากาศจะช้าลงและเบี่ยงออก ส่งผลให้ทรายขนาดกลางตกลงตามแรงโน้มถ่วงและการกระแทกกับผนัง และถูกระบายออกจากช่องทรายกลาง 8 จากนั้นกระแสลมจะนำวัสดุเข้าสู่โซนคัดเกรดวัสดุละเอียด ที่นั่น แผ่นนำโค้ง 9 ทำให้เกิดการหมุน ส่งผลให้เกิดการตกตะกอนแบบแรงเหวี่ยงและการตกตะกอนด้วยแรงโน้มถ่วงแบบคู่ ทรายละเอียดจะตกลงไปในกรวยรวบรวมทรายละเอียด 11 ด้านล่าง และถูกปล่อยออกจากช่องทรายละเอียด 12 วัสดุที่เป็นผงจะติดตามการไหลของอากาศเข้าสู่โซนกำจัดผง โดยที่โรเตอร์แบบกรง 10 จะพ่นวัสดุที่หยาบกว่าเล็กน้อย (ทรายละเอียด) ออกมา ทรายละเอียดกระทบกับแผ่นนำโค้งและตกลงไปในกรวยรวบรวมทรายละเอียด การไหลของอากาศแบบผงจะเข้าสู่ไซโคลนเพื่อแยกของแข็งก๊าซและของแข็ง ผงละเอียดที่แยกออกจากกันจะถูกระบายออกจากช่องจ่ายลม 18 และอากาศที่ค่อนข้างสะอาดจะเข้าสู่พัดลมเพื่อรีไซเคิลผ่านทางช่องจ่ายลม 17.

ข้อมูลจำเพาะทางเทคนิค
