เครื่องแยกประเภทผงกระแสไหลวนที่มีการกระจายตัวสูง

ข้อดีของผลิตภัณฑ์

1. ใช้การแยกแบบสองขั้นตอนและการกระจายแบบสามขั้นตอน ส่งผลให้มีความแม่นยำในการจำแนกประเภทสูงและมีประสิทธิภาพในการจำแนกประเภทสูงกว่าตัวแยกประเภท O-SEPA แบบดั้งเดิมถึง 20-30%
2. โครงสร้างที่สมเหตุสมผลช่วยให้ปริมาตรอากาศในการจำแนกประเภท เอาท์พุท และอัตราการป้อนมีความหลากหลาย โดยไม่ส่งผลกระทบต่อประสิทธิภาพในการจำแนกประเภท ส่งผลให้ประสิทธิภาพการจำแนกประเภทมีความเสถียรสูง
3. หลักการจำแนกประเภทที่เสถียรผสมผสานหลักการจำแนกประเภทหลายแบบ และใช้การวิเคราะห์ตามหลักอากาศพลศาสตร์เพื่อเพิ่มประสิทธิภาพสนามการไหลทั้งหมด ลดความต้านทานของอุปกรณ์ลงอย่างมาก บรรลุประสิทธิภาพในการจำแนกประเภทสูง และลดการใช้พลังงานลงอย่างมาก โรเตอร์ตัวแยกประเภทมีการติดตั้งวงจรเรียงกระแสกระแสไหลวนที่ได้รับสิทธิบัตร ทำให้มั่นใจได้ว่ามีข้อผิดพลาดสัมพัทธ์น้อยกว่า 5% ในช่องการไหลของอากาศ
4. เครื่องแยกประเภทใช้การควบคุมความเร็วแบบไม่มีขั้นตอน ช่วยให้สามารถปรับความละเอียดได้สะดวกและความไวที่เชื่อถือได้
5. การออกแบบใหม่ของซีลแบริ่งส่วนล่างของเพลาหลักช่วยลดปัญหาต่างๆ เช่น ฝุ่นเข้าและการรั่วไหลของน้ำมันหล่อลื่นได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของตัวแยกประเภทได้อย่างมีประสิทธิภาพ

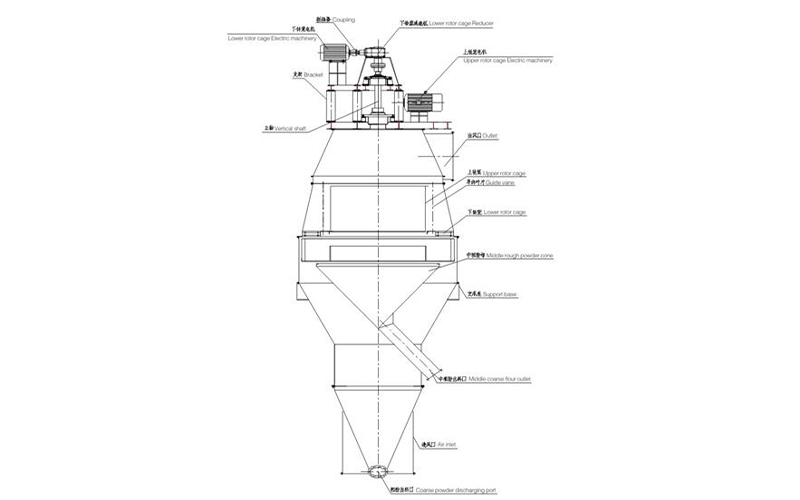

หลักการทำงาน

วัสดุที่ออกจากโรงสีจะถูกป้อนผ่านลิฟต์ผ่านทางเข้าสองด้าน เครื่องกระจายแบบหมุนจะกระจายวัสดุในการไหลเวียนของอากาศที่เพิ่มขึ้นอย่างสม่ำเสมอระหว่างตัวเครื่องและเครื่องกระจาย โดยที่วัสดุจะต้องได้รับการจำแนกประเภทเบื้องต้น การจับกลุ่มและอนุภาคขนาดใหญ่ที่ไม่กระจายตัวจะตกลงไปในอุปกรณ์ทำความสะอาด อากาศปฐมภูมิและทุติยภูมิที่ไหลผ่านอุปกรณ์ทำความสะอาดช่วยทำความสะอาดวัสดุที่อยู่ใต้เครื่องกระจาย ซึ่งช่วยให้อนุภาคขนาดใหญ่จมลงในกรวยรวบรวมผงหยาบ วัสดุที่เหลือพร้อมกับการไหลเวียนของอากาศที่เพิ่มขึ้น จะกลับเข้าสู่กระแสลมระหว่างตัวเครื่องและเครื่องกระจายอากาศอีกครั้ง

ก๊าซที่มีฝุ่นละอองจะถูกนำทางโดยใบพัดนำทางไปยังโซนแยกหลักระหว่างกรงหมุนและใบพัดนำทาง หลักการแยกทำให้การแยกมีประสิทธิผลโดยการปรับสมดุลแรงเหวี่ยงและแรงต้านอากาศ (แรงสโตกส์) เนื่องจากโรเตอร์แบบกรงที่ประกอบด้วยใบพัดแนวตั้งหมุนอยู่ ความแตกต่างของแรงดันระหว่างด้านในและด้านนอกของโรเตอร์จะรักษาค่าคงที่ทั่วทั้งโซนการแยกส่วนทั้งหมด ทำให้มั่นใจได้ถึงการไหลเวียนของอากาศที่สม่ำเสมอและสม่ำเสมอ และสร้างสภาวะที่เหมาะสมที่สุดสำหรับการแยกที่แม่นยำ แต่ละอนุภาคได้รับโอกาสในการแยกจากบนลงล่างหลายครั้ง ด้วยการปรับความเร็วของโรเตอร์ อนุภาคที่มีขนาดตามการตัดจะเข้าสู่โพรงของโรเตอร์ จากนั้นจะถูกพัดพาไปตามกระแสลมผ่านทางช่องระบายอากาศด้านบน และรวบรวมไว้ในถุงกรอง จากนั้นจึงขนย้ายไปยังผลิตภัณฑ์สำเร็จรูป อนุภาคที่มีขนาดใหญ่กว่าขนาดการตัดจะเข้าสู่กรวยผงหยาบปานกลางผ่านช่องว่างระหว่างโรเตอร์และหน้าแปลนด้านบนของกรวยผงหยาบปานกลาง และถูกส่งไปยังรางผงหยาบผ่านอุปกรณ์ฟลูอิไดเซชัน และกลับสู่หัวเจียร

ข้อมูลจำเพาะทางเทคนิค
