อุปกรณ์จำแนกผงแม่นยำแบบดูอัลไดรฟ์อัจฉริยะ

ข้อดีของผลิตภัณฑ์

1. วัสดุแบ่งออกเป็นสามประเภท: ผงหยาบ (>200µm) ผงหยาบปานกลาง (200µm < d < 30µm) และผงละเอียด (<30µm) โซนการจำแนกประเภทหลักและรองจะแยกอนุภาคหยาบออกจากผงผสมล่วงหน้า เพื่อกำจัดการรบกวนจากอนุภาคหยาบ ส่งผลให้มีความแม่นยำในการจำแนกประเภทสูงและประสิทธิภาพในการแยกสารเกิน 80%
2. โครงสร้างขั้นสูงและมีเหตุผล
   ซึ่งช่วยให้ปริมาตรอากาศที่แยกออก เอาต์พุต และอัตราการป้อนมีความหลากหลายโดยไม่กระทบต่อประสิทธิภาพในการแยก ส่งผลให้ประสิทธิภาพการจำแนกประเภทมีความเสถียรสูง

3. หลักการจำแนกขั้นสูง
   เมื่อรวมหลักการแยกหลายข้อเข้าด้วยกัน สนามการไหลทั้งหมดจึงได้รับการปรับให้เหมาะสมโดยใช้วิธีการวิเคราะห์ตามหลักอากาศพลศาสตร์ สนามการไหลของอากาศที่สม่ำเสมอและเสถียรบนพื้นผิวของวงแหวนแยก: ข้อผิดพลาดสัมพัทธ์ในความเร็วลมที่จุดใดๆ คือ <5%
   ความต้านทานของอุปกรณ์ลดลงอย่างมาก ส่งผลให้ประหยัดพลังงานได้มาก

4. ลักษณนามใช้การควบคุมความเร็วแบบไม่มีขั้นตอน
   ความละเอียดสามารถปรับได้ตามใจชอบ ทำให้มั่นใจได้ถึงความไวและความน่าเชื่อถือสูง

5. มิติเชิงพื้นที่ของโซนแยกและยกได้รับการปรับให้เหมาะสมที่สุด โครงสร้างที่กะทัดรัดและขนาดที่เล็กทำให้เหมาะสำหรับระบบการเจียรแบบวงจรปิดที่ประกอบด้วยอุปกรณ์การเจียรทุกชนิด เหมาะสำหรับการแปลงโรงบดแบบวงจรเปิด โรงสีแบบวงจรเดียว และโรงสีแบบสองวงจร โดยเฉพาะอย่างยิ่งสำหรับระบบการบดแบบกึ่งสุดท้ายและขั้นสุดท้ายที่มีการกดแบบลูกกลิ้ง
6. อายุการใช้งานอุปกรณ์ที่ทนทานและยาวนาน
   มีความไวต่อการสึกหรอสูง รวมถึงห้องเลือกสีฝุ่น ไซโคลน เขาหอยทาก ใบพัดนำอากาศ และโรเตอร์ ทำจากวัสดุที่ทนทานต่อการสึกหรอหรือผ่านกระบวนการป้องกันการสึกหรอ ซึ่งช่วยยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ

7. การออกแบบใหม่ของซีลแบริ่งส่วนล่างของเพลาหลักช่วยลดปัญหาสำคัญสองประการได้อย่างมีประสิทธิภาพ: ฝุ่นเข้าและการรั่วไหลของสารหล่อลื่น ช่วยยืดอายุการใช้งานของแบริ่งส่วนล่างได้อย่างมีประสิทธิภาพ
8. ระบบส่งกำลังแบบดูอัลไดรฟ์และโครงสร้างแบบกรงคู่ทำให้การจำแนกประเภทวัสดุมีความแม่นยำมากขึ้น

หลักการทำงาน

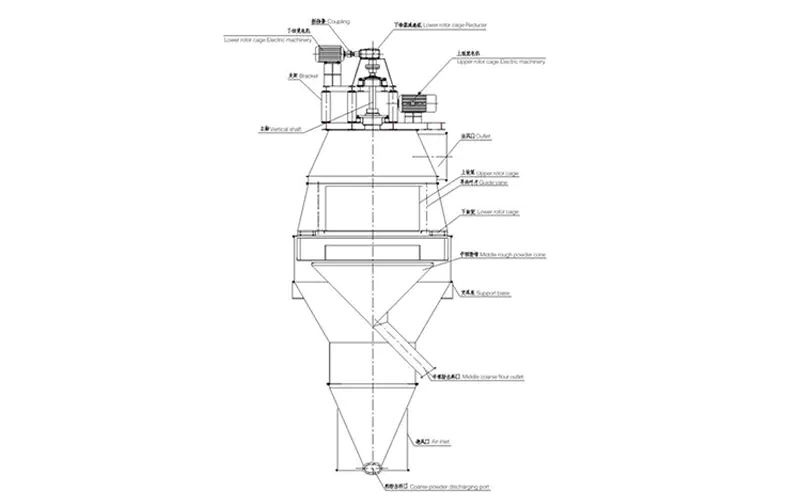

หลังจากแยกย่อยและจำแนกประเภทตามเครื่องแยกประเภทผงประเภท V แล้ว วัสดุจะติดตามการไหลของอากาศไปยังพื้นที่การเลือกผงด้านล่างของอุปกรณ์คัดแยกผงที่มีความแม่นยำแบบไดรฟ์คู่อัจฉริยะ หลังจากคัดเกรดโดยกรงหมุนด้านล่างแล้ว อนุภาคหยาบที่มี d ≥ 0.2 มม. (ขนาดอนุภาคที่ปรับได้) จะถูกคัดแยกก่อนและส่งคืนไปยังถังชั่งน้ำหนักผ่านท่อระบาย วัสดุที่มี d < 0.2 มม. จะเพิ่มขึ้นต่อไปตามการไหลเวียนของอากาศผ่านอุปกรณ์กรงหมุนด้านล่าง และเข้าสู่พื้นที่การเลือกผงด้านบน ซึ่งจะถูกจัดเรียงเพิ่มเติมด้วยใบพัดนำทางและโรเตอร์กรงด้านบน กระบวนการคัดแยกด้านบนบรรลุการจำแนกประเภทที่มีประสิทธิผลโดยพิจารณาจากความสมดุลระหว่างแรงเหวี่ยงหนีศูนย์และแรงต้านอากาศ (แรงสโตกส์) เมื่อโรเตอร์แบบกรงประกอบด้วยใบมีดแนวตั้งในอุปกรณ์คัดเกรดผงที่มีความแม่นยำสูงแบบไดรฟ์คู่อัจฉริยะ หมุน ความแตกต่างของแรงดันระหว่างภายในและภายนอกของโรเตอร์จะคงอยู่ที่ค่าคงที่ตลอดพื้นที่การเลือกผงทั้งหมด จึงรับประกันการไหลเวียนของอากาศที่สม่ำเสมอและสม่ำเสมอ และสร้างสภาวะที่ดีเยี่ยมสำหรับการเลือกผงที่แม่นยำ ทุกอนุภาคของวัสดุมีโอกาสที่จะเรียงลำดับซ้ำจากบนลงล่าง นอกจากนี้ กระบวนการคัดแยกหลายขั้นตอนยังดำเนินการภายใต้ความสมดุลที่แม่นยำของแรงเหวี่ยงหนีศูนย์และความต้านทานอากาศในแนวนอน ผงหยาบปานกลางที่มีขนาดอนุภาค 0.032 มม. ≤d≤0.2มม. (ปรับได้) เข้าสู่โรงสีลูกผ่านกรวยผงหยาบปานกลาง ผงละเอียดที่มีขนาดอนุภาคd≤0.032มม. (ปรับได้) จะไหลผ่านกรงหมุนด้านบนและระบายออกพร้อมกับการไหลของอากาศ จะถูกรวบรวมโดยอุปกรณ์รวบรวมแล้วเข้าสู่ระบบผลิตภัณฑ์ปูนซีเมนต์

ข้อมูลจำเพาะทางเทคนิค
